CARACTERÍSTICAS TÉCNICAS

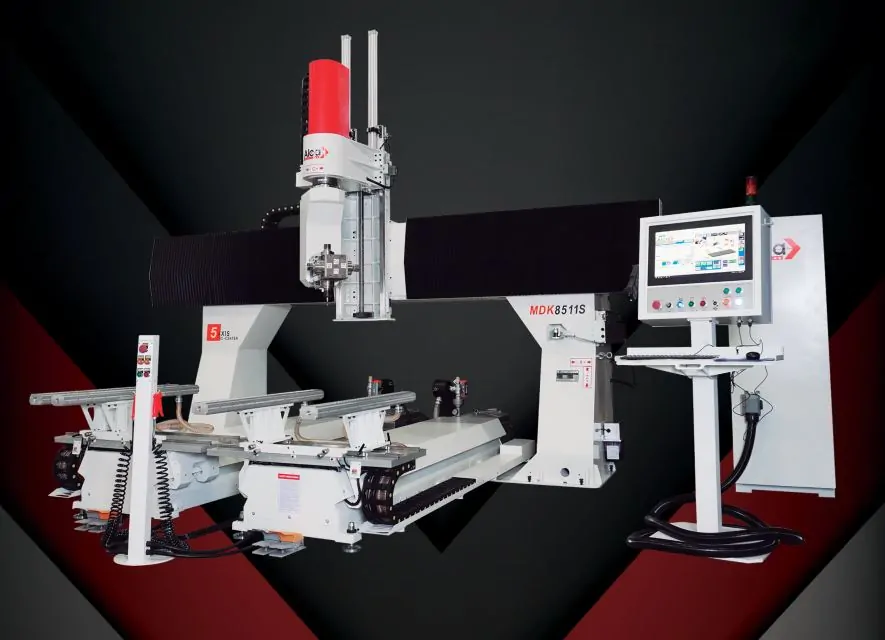

ESTRUTURA
A estrutura em viga são soldadas com aço de alta resistência.
A estrutura tem alta estabilidade e resistência contra deformação.
Usinado com alta precisão pelo centro de usinagem CNC de pórtico OKUMA.
Direção do eixo Y: base da mesde ferro fundido, estável, de alta resistência contra deformação.
Fuso de esferas: Os eixos X/Y/Z usam transmissão de guia de esferas ABBA Taiwan — alta precisão — com velocidade máxima de deslocamento de 80 m/min.
Controle deslizante com guia linear: Movimento do eixo X/Y/Z junto com guias lineares e sapatas de esferas da HIWIN, excelente qualidade e desempenho.

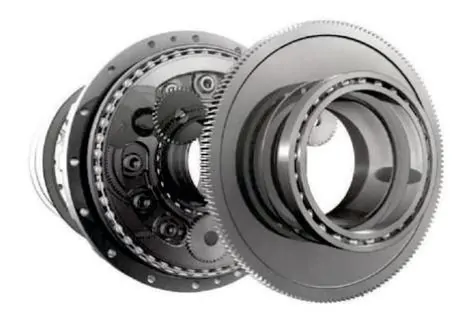

Redutor do eixo A/C: Do Japão nabtesco industrial robô redutor especial RV, mais alta precisão de transmissão.
Cabeçotes duplos de 7,5 KW de potência; máx. 24.000 rpm/min, para trabalho de alta exigência de remoção de material.
O cabeçote vem com start com antecedência, economizando tempo de troca de ferramentas.
O suporte do cabeçote adota material de liga de alumínio de alta resistência para reduzir peso de levantamento, proporcionando uma maior rigidez.
Mesas duplas podem ser usadas de forma síncrona ou alternada.

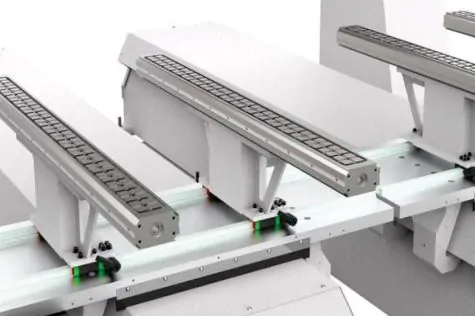

Mesa de trabalho com barra de vácuo. A peça de trabalho do painel/placa pode ser posicionada diretamente na mesa de trabalho a vácuo sem o uso de gabaritos de fixação.
SISTEMA DE CONTROLE ELÉTRICO
Sistema de controle: OSAI Open Key, controle máximo de 16 fusos, com RTCP
Servo Drive: YASKAWA
Servo Motor: YASKAWA
Inversor: Rexroth VFC3610
Outros componentes: Marca internacional
OUTRAS CONFIGURAÇÕES
Interface de operação: Computador de controle nível industrial, segunda etapa de desenvolvimento da operação em interface, fácil de aprender e operar sua programação, simulação, processamento.
Instrumento de zeramento automático de ferramentas: Automação que evita o erro de usinagem causado por métodos tradicionais de medição manual.
Controle manual à distância: Melhor operação via wireless, facilitando que o operador tenha o controle de ajustes à distância.
Bomba de vácuo dupla de 5,5 KW: Duas mesas de trabalho usam alternadamente duas bombas de vácuo, podendo trabalhar alternadamente ou simultaneamente.
