Description
CARACTERÍSTICAS TÉCNICAS:

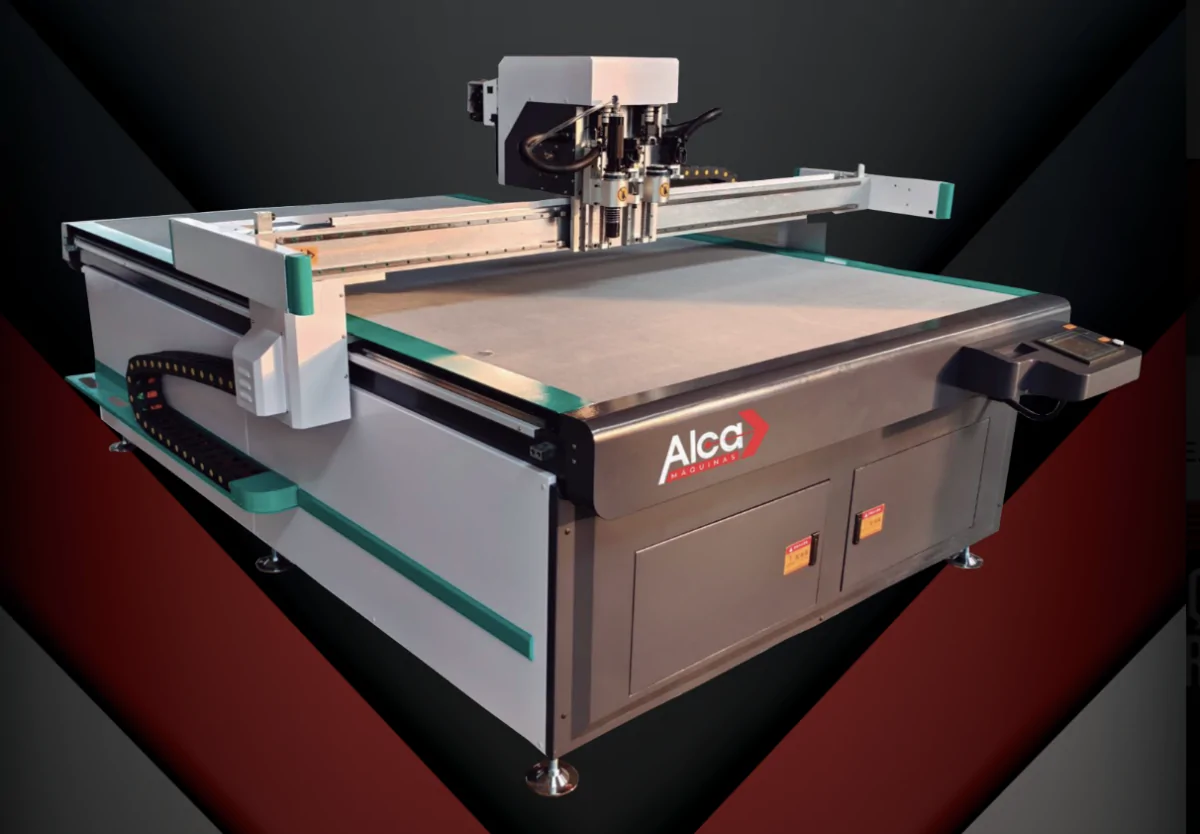

- Modelo: Máquina de Corte CNC com faca oscilante vibratória AL3020DH
- Comprimento útil de corte: 3000 mm
- Largura útil de corte: 2000 mm
- Velocidade em vazio: 1500 mm/s
- Aceleração: 3000 mm/s
- Velocidade real de corte: 10–1500 mm/s (varia conforme o material)
- Precisão de repetibilidade de posicionamento: ±0,1 mm (varia conforme o material)
- Método de adsorção: Mesa de adsorção a vácuo em alumínio tipo colmeia
- Espessura máxima de corte: 30/70/100mm (opcional)
- Tipo de mesa: Mesa fixa/mesa rotativa (opcional)
- Cabeçote de ferramentas: Faca vibratória, faca circular, faca pneumática, faca de arraste, faca de corte angular, faca servo, entre outras (opcional)
- Revestimento da mesa de corte: Feltro de alta resistência 4 mm
- Servo motor: DORNA/Delta/Panasonic (opcional)
- Cabo elétrico: Cabo blindado de alta flexibilidade
- Redutor planetário: Redutor planetário série A Zhuolan de alta performance
- Fonte de alimentação chaveada: MW S-500-36
- Botão de parada de emergência: Annu LA139R-11ZS
- Chave seletora tipo botão: Annu LA139-20X2
- Relé: CHINT NXJ/2Z(D) 24VDC
- Contator CA: CHINT NXC-32
- Disjuntor: CHINT NXB-63 4P
- Display de tensão: Monitoramento digital em tempo real por LED
- Guias lineares: TZK retificada de precisão 15#/20#
- Sistema de controle: China e Suíça
- Cálculo inteligente: Módulo automático ET de otimização de corte, aumentando o aproveitamento em mais de 20% em comparação ao trabalho manual
- Detecção inteligente de falhas: Detecta automaticamente falhas elétricas na inicialização e envia os códigos ao sistema
- Detecção em tempo real da posição de corte:
- Monitoramento em tempo real das posições de corte, permitindo acompanhar as peças processadas e suas posições a qualquer momento
- Função de pré-visualização com luz vermelha: Verifica antes do processamento se o desenho de corte está dentro da área do material, evitando operações incorretas
- Interface: Porta de rede
- Formato de dados: DXF/PLT/PDF/AI
- Dispositivo de segurança: Proteção infravermelha com parada automática e sistema anticolisão
- Potência da bomba de vácuo: 9/7,5 kW/2,2 kW
- Potência principal da máquina: 2 kW
- Estrutura da máquina: Estrutura soldada com proteção por dióxido de carbono e tratamento secundário de alívio de tensões por vibração
- Tensão elétrica: Trifásico 380V/60Hz
